项目 |
单位 |

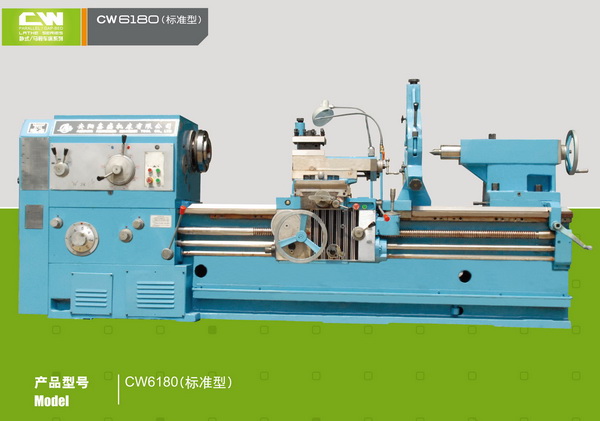

CW6180 |
CW61100 |
|
床身上最大回转直径 |
mm |
800 |
1000 |
|
刀架上最大回转直径 |
mm |
480 |
680 |
|
最大工件长度 |
mm |
1000/1500/2000/3000/4000/5000/6000/8000 |
1000/1500/2000/3000/4000/5000/6000/8000 |
|
最大车削长度 |
mm |
850/1350/1850/2850/3850/4850/5850/7850 |
850/1350/1850/2850/3850/4850/5850/7850 |
|
床身导轨宽度 |
mm |
600 |
600 |
|
主轴 |
|
|
|
|
主轴端部代号 |
mm |
C11 (C15 为特殊配置 ) |
C11 (C15 为特殊配置 ) |
|
主轴通孔直径 |
mm/td> |
100 (140 为特殊配置 ) |
100 (140 为特殊配置 ) |
|
主轴孔前端锥度 |
|
1:20 |
1:20 |
|
顶尖套筒锥孔的锥度 |
|
morse6 |
morse6 |
|
主轴正转时的转数种数 |
|
18 种 |
18 种 |
|
主轴反转时的转数种数 |
|
6 种 |
6 种 |
|
主轴正转转数范围 |
r/min |
7.5 ～ 750 |
7.5 ～ 750 |
|
主轴反转转数范围 |
r/min |
10 ～ 775 |
10 ～ 775 |
|
进给 |
|
|
|
|
纵横向进给量种数范围 |
|
64;0.1~24.32 |
64;0.1~24.32 |
|
横纵向进给量比 |
|
½ |
½ |
|
丝杠螺距 |
mm |
12 |
12 |
|
公制螺纹种数范围 |
|
50 种 ;1 ～ 240 （ mm ） |
50 种 ;1 ～ 240 （ mm ） |
|
英制螺纹种数范围 |
|
26 种 ;14 ～ 1 （牙 / 吋） |
26 种 ;14 ～ 1 （牙 / 吋） |
|
模数螺纹种数范围 |
|
53 种 ;0.5 ～ 120 （ mm |
53 种 ;0.5 ～ 120 （ mm |
|
径节螺纹种数范围 |
|
24 种 ;28 ～ 1 （牙 / 吋） |
24 种 ;28 ～ 1 （牙 / 吋） |
|
溜板快移速度 |
mm/min |
4000 |
4000 |
|
刀架 |
|
|
|
|
主轴中心至刀具安装基面的垂直距离 |
mm |
33 |
33 |
|
刀具截面 |
mm |
□ 32 |
□ 32 |
|
刀架回转角度 |
|
±90° |
±90° |
|
上刀架的最大行程 |
mm |
200 |
200 |
|
下刀架的最大横向行程 |
mm |
500 |
500 |
|
尾座 |
|
|
|
|
顶尖套筒直径 |
mm |
100 |
100 |
|
顶尖套筒的行程 |
mm |
250 |
250 |
|
顶尖套筒锥孔的锥度 |
mm |
morse6 |
morse6 |
|
验收标准 |
|
|
|
|
GB/T4020-1997 卧式车床精度检验 |
|
|
|
|
JB/T2322-1993 卧式车床技术条件 |
|
|
|
|
JB/T2322-1993 其它 Other |
|
|
|
|
主电机功率 |
kw |
11 |
11 |
|
机床质量 |
kg |
4130 4550 4850 5450 6200 7000 7460 8650 |
4380 4800 5100 5700 6450 7250 7710 8900 |
|
机床的外形尺寸 |
|
|
|
|
机床的长度 |
mm |
3180 3670 3985 5165 6220 7400 8260 10220 |
3180 3670 3985 5165 6220 7400 8260 10220 |
|
机床的高度 |
mm |
1730 |
1730 |
|
机床的宽度 |
mm |
1450 |
1450 |
